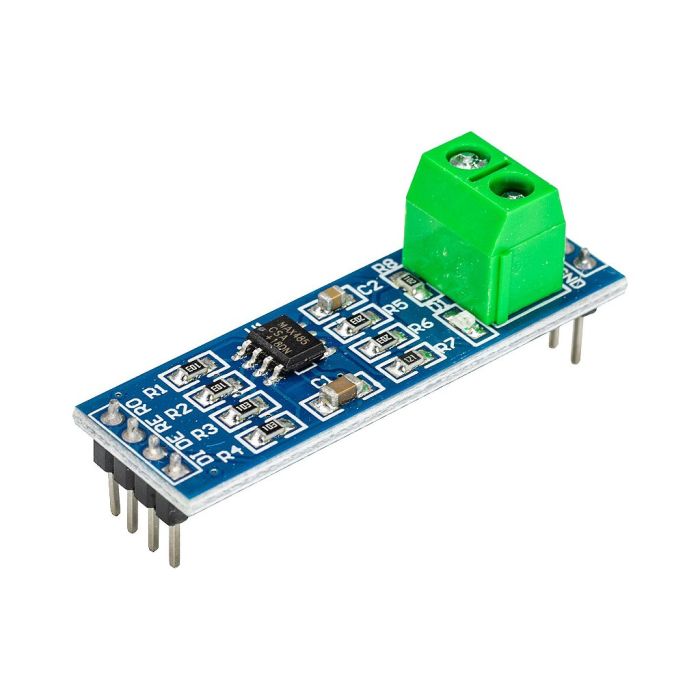

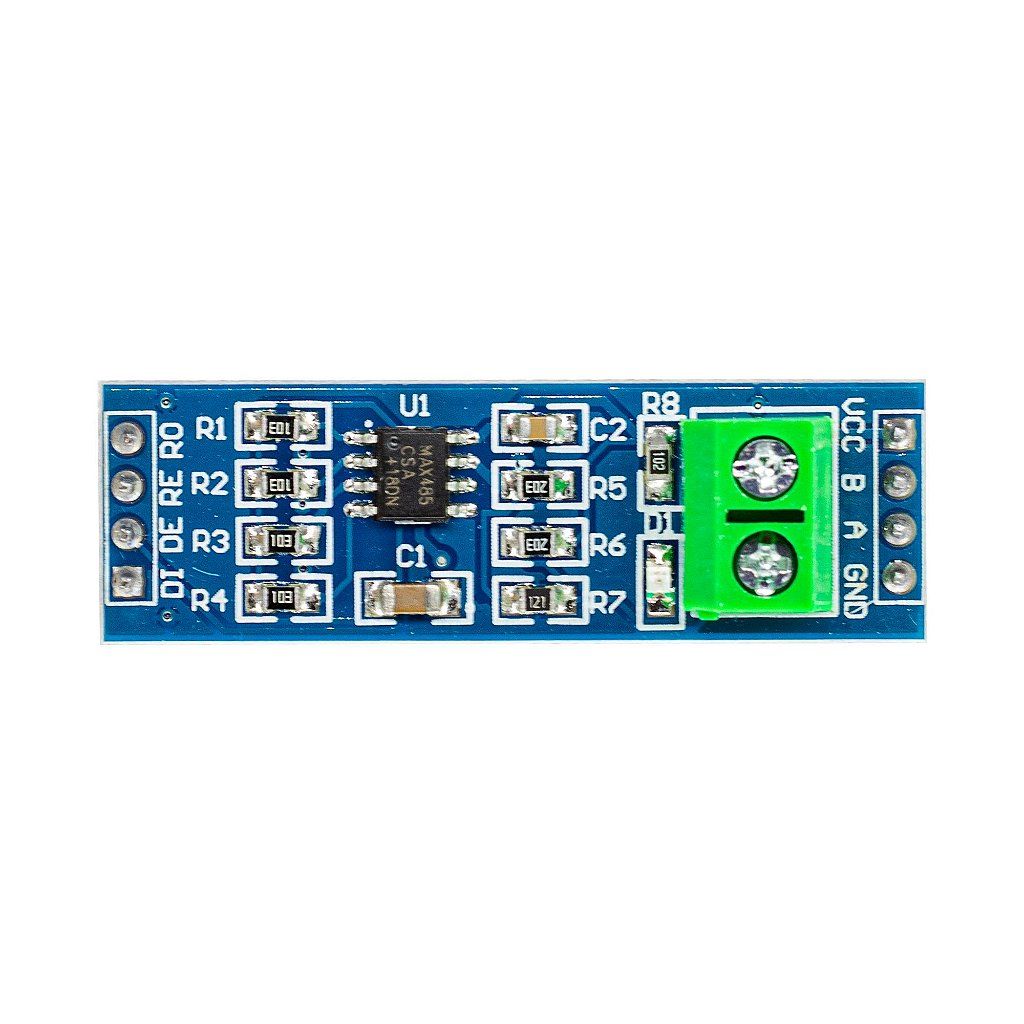

Módulo Conversor de Dados TTL para RS485 MAX485

Módulo Conversor de Dados TTL para RS485 – MAX485

O Módulo Conversor TTL para RS485 baseado no CI MAX485 é uma solução prática e eficiente para comunicação serial em ambientes industriais, educacionais e projetos de automação. Ele permite converter sinais TTL (UART) de microcontroladores como Arduino, ESP32, ESP8266, Raspberry Pi Pico e CLPs didáticos para o padrão RS485, conhecido por sua robustez e longo alcance.

O padrão RS485 é amplamente utilizado em sistemas industriais devido à sua alta imunidade a ruídos elétricos, permitindo comunicação confiável em distâncias de até 1200 metros, ideal para redes de sensores, atuadores e protocolos como Modbus RTU.

 Principais Características

• Conversão de sinal TTL ↔ RS485
• CI MAX485 de baixo consumo
• Comunicação half-duplex
• Alta imunidade a ruídos elétricos
• Suporte a longas distâncias (até 1200 m)
• Ideal para redes multiponto (até 32 dispositivos)

 Especificações Técnicas

• Chip principal: MAX485
• Tensão de alimentação: 5V
• Interface TTL: RX / TX
• Interface RS485: A / B
• Modo de operação: Half-duplex
• Velocidade de comunicação: até 2,5 Mbps
• Controle de transmissão: Pinos DE e RE
• Temperatura de operação: -40 °C a +85 °C

 Aplicações

• Automação industrial e predial
• Comunicação Modbus RTU
• Redes de sensores e atuadores
• CLPs didáticos e projetos educacionais
• Sistemas embarcados e IoT industrial
• Integração entre microcontroladores e dispositivos RS485

 Ideal para Ensino e Projetos Maker

Este módulo é amplamente utilizado em cursos técnicos, faculdades de engenharia e laboratórios maker, sendo uma excelente ferramenta para ensino de comunicação serial, redes industriais e sistemas embarcados.

Datasheet
