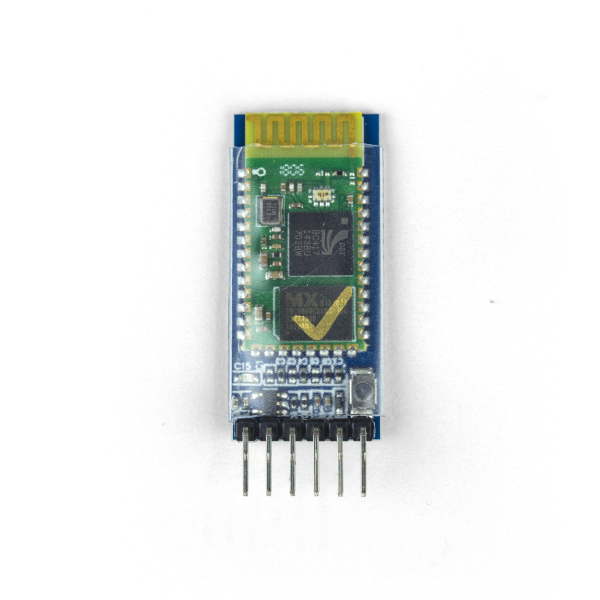

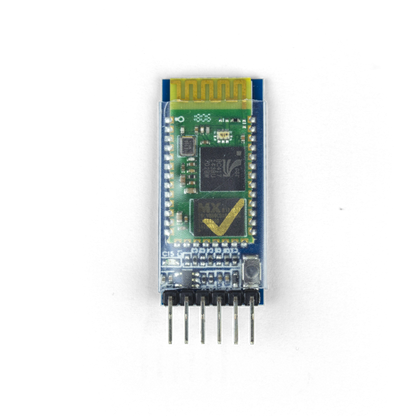

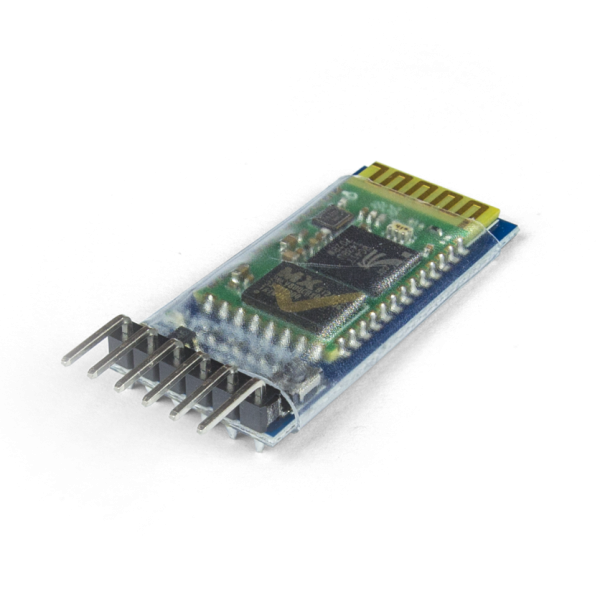

Módulo Bluetooth HC-05

Módulo Bluetooth HC-05 – Comunicação Serial Sem Fio

O Módulo Bluetooth HC-05 é um dos módulos Bluetooth mais populares para projetos de automação, robótica, sistemas embarcados e aplicações educacionais. Ele permite comunicação serial sem fio (UART) entre microcontroladores e dispositivos como smartphones, computadores e tablets, utilizando o padrão Bluetooth 2.0 + EDR.

Diferente do HC-06, o HC-05 pode operar tanto no modo Master quanto Slave, oferecendo maior flexibilidade para projetos que exigem controle ativo da conexão Bluetooth. É amplamente compatível com plataformas como Arduino, ESP32 (via UART), PIC, STM32 e outros microcontroladores.

Seu uso é extremamente simples, sendo ideal para iniciação em comunicação sem fio, protótipos rápidos e laboratórios didáticos.

Principais Características

• Chip Bluetooth: HC-05
• Padrão Bluetooth: 2.0 + EDR
• Comunicação: UART (Serial TTL)
• Modos de operação: Master e Slave
• Frequência: 2,4 GHz
• Alcance típico: até 10 metros

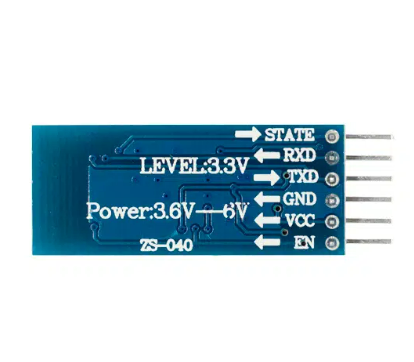

• Tensão de alimentação: 3,6 a 6 V (regulador onboard)
• Nível lógico: 3,3 V (RX/TX)
• Baud rate padrão: 9600 bps
• Suporte a comandos AT para configuração
• LED indicador de status de conexão

Aplicações Típicas

• Comunicação Bluetooth com Arduino e microcontroladores
• Robótica móvel e controle remoto
• Automação residencial
• Projetos educacionais e didáticos
• Interfaces sem fio para sistemas embarcados
• Prototipagem rápida em protoboard

Observações Importantes

• O pino RX do módulo trabalha em 3,3 V (recomenda-se divisor de tensão ao usar Arduino 5 V)
• Compatível com Android, Windows e Linux
• Não compatível com Bluetooth Low Energy (BLE)

Datasheet
